В процессе работы над проектом по мотиву любимой игры Самоделкина DOOM3.Пришла мысль оформить и переднюю панель корпуса в стиле этой игры.В первоначальном виде, часть передней панели корпуса выглядела так (кроме покраски):



Конечно, светящиеся лого "S", могло бы смотреться, но не в этом проекте...Сняв его, получили вот такое "помещение":



Вот в этом "проеме" и решено было организовать оружейный склад.Все добро должно было находиться за распахнутыми створками дверей, примерно так:



Защищать "оружие" будут "Энергетические лучи", примерно так:



А, что за оружие, спросите Вы?Самое главное в игре!Вот оно:



Что из этого получится, посмотрим....

Интерестная идея.... Хочу увидеть результат в живую....

И так, продолжим.
Задний фон, на котором будет висеть наша пила, будет выглядеть, как элемент дощатой стены.Такой элемент присутствует в нашем проекте.Когда он будет готов , то увидите.Его выполнил из листа ПВХ раскрашенного автомобильной эмалью с помощью кисточки....


Ну, а саму пилу, точнее её заготовку (так, как это еще не окончательный вариант) любезно изготовил ArtNova.Как он её делал, спросите у него .



Вот, примерно как это должно смотреться:

И так.Элементы "дверей" Самоделкин решил делать из простой фанеры толщиной 3 мм.С помощью простого ручного лобзика.



Разметил и выпилил.Зашкурил шкуркой.

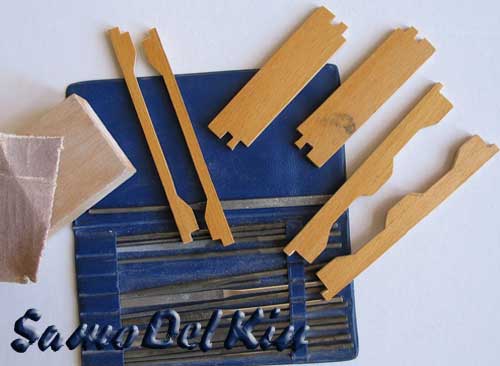

С помощью надфилей и настольных тисков, сделал шипы для соединения всех элементов, так сказать "в шип".



Что бы наша конструкция вошла в проем, пришлось подпилить уголки передней панели корпуса простым ножовочным полотном.



Это было сделано снизу.



И сверху.



Вот, что получилось, если всю нашу конструкцию просто приложить и примерить.



Дальше бедем шпаклевать....

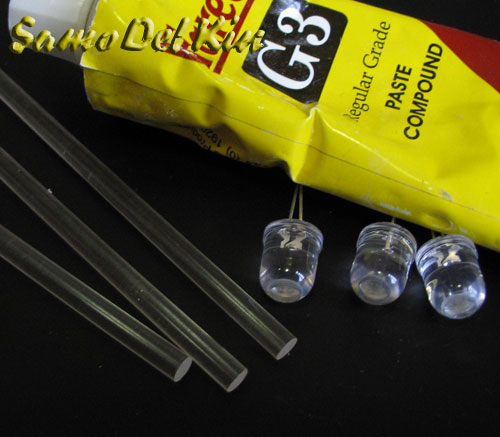

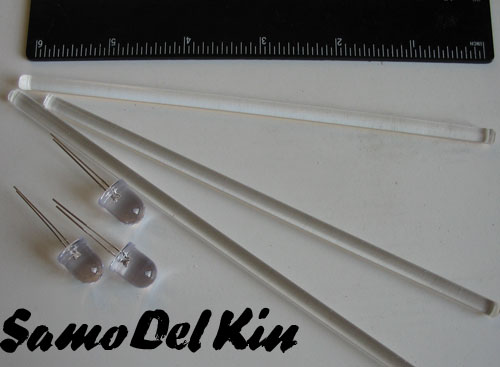

Нет, шпаклевать еще рано.Надо сделать черновую работу по установки наших "Энергетических лучей".Делать их будем из акрилового стержня диаметром 5 мм., это сам луч и подсветка с помощью зеленого светодиода диаметром 10 мм.Светодиод так же будет исполнять роль "сгустка энергии" из которого будет выходить сам луч.Смотреть скриншот.Таких лучей будет три.



Сложив вместе верхнюю и нижнюю части наших дверей, просверлил сквозные отверстия диам. 5 мм., что бы в них проходил акриловый стержень.



Верхнюю часть дверей рассверлил сверлом 10 мм. под диоды.



Что бы спрятать диодный бортик, сделал с помощью дремеля вот такие цековочки.Примерно на 2/3 толщины самой фанеры.Потом, для фиксации диода, эта цековка зальётся термоклеем.



Далее сделал канавки для выхода проводов от светодиодов.



Пока всё.....

На этой недели принесли стоматологические боры (Слава советским стоматологам!!!).Решил доделать "Энергетические лучи". Чтобы зафиксировать акриловый стержень совместно со светодиодом, сделал "кариесную полость".Глубиной приблизительно 1,5 мм. и диаметром 5 мм. с помощью дремеля и бора. Вот что получилось.



На этой фотке лучше видно, как было (правый светодиод) и как стало (левый светодиод)



Отполировал торцы акриловых стержней шкуркой и полировочной пастой. Затем выемки в светодиодах.



Вот, примерно, как это должно получиться в сборе.

Продолжаем.
С появившейся оказией загрунтовал грунтовкой, шлифанул шкуркой деревяшки.



Собрал на гвоздиках....



С помощью эпоксидной смолы, склеил.Оставил сохнуть...

После окончательной сушки, отшкурил и загрунтовал иниверсальной грунтовкой Новол.



Дал грунтовки просохнуть в течении 20 минут.Потом сново зашкурил более мелкой шкуркой № 400.



Купил на базаре универсальную нитроэмаль в баллончике матового черного цвета.И покрасил свою конструкцию в четыре слоя.Первый слой - напылением, остальные три - нормальные.Вот что получилось.Пускай и это сохнет.

Вот и всё высохло.....
Бум собирать. Спаял светодиоды последовательно. Сначала посчитал балансное сопротивление, по тем параметрам, что мне сказали на базаре по светодиодам. Но, что-то они светили слишком тускло. Решил просто поставить последовательно простой диод 1N4007.Светики заработали как надо....Для удобства сборки/разборки, установил разъемчик, что бы можно было удобно снять при необходимости переднюю панель системного блока.



Вставил свою сборку светодиодов в покрашенную рамку. Сверху заклеил термоклеем.



приклеил "пилу" на "стенку" суперклеем.



И полученную конструкцию, так же суперклеем приклеил на своё место....



Да, чуть не забыл. Вклеил тем же клеем акриловые стержни в светодиоды...



Вот так, это стало выглядеть....



И осталось всё это включить. А чем включать? Конечно же включателем на задней панели системного блока...



Вот так оно зажглось......Похоже на оригинал?



Полностью можно посмотреть в составе проекта "ДУУМ 3"......

Отпадно

Теперь-бы это в живую посмотреть....

А причем 1N4007 ? он разве ограничит ток??? или просто как сопротивление???

Годится! Классно. А если средний луч использовать как индикатор активности жесткого диска?
Roman На диоде падает небольшое напряжение, около 0,6-0,8 вольт, поэтому напряжение, подаваемое на цепочку светодиодов уменьшается на эту величину. Короче типа резистора, нелинейного правда.

Roman писал(а):Теперь-бы это в живую посмотреть....

А причем 1N4007 ? он разве ограничит ток??? или просто как сопротивление???

Можно и вживую, ты знаешь где.А по поводу диода, да так, под рукой оказался....

KLIM писал(а):...... А если средний луч использовать как индикатор активности жесткого диска?......

Всё в наших силах.......

SamoDelKin писал(а):

KLIM писал(а):...... А если средний луч использовать как индикатор активности жесткого диска?......

Всё в наших силах.......

А что, кейс выставлен на продажу??

http://cgi.ebay.com/Custom-Made-Doom-3- ... dZViewItem
